在精密刀具制造领域，数控刀具磨床的轴数配置直接决定了设备的加工能力和应用边界。四轴四联动与五轴五联动作为当前市场的主流选择，各有其技术定位和适用场景。
一、基本概念与轴系构成
数控刀具磨床的“轴”是指由数控系统驱动并能够独立运动的机械部件，通常包括直线运动轴（X、Y、Z）和旋转运动轴（A、B、C）。而“联动”指的是在加工过程中，多个轴能够同时在数控系统控制下协同运动，实现空间曲线的插补加工。
1、四轴四联动是在X、Y、Z三个直线轴基础上增加一个旋转轴（通常为A轴），四个轴可同时进行插补运动控制。在该配置下，X、Y、Z轴负责砂轮的空间定位，A轴则是刀具主轴的旋转轴，用于实现刀具的周向进给和复杂螺旋槽的磨削。

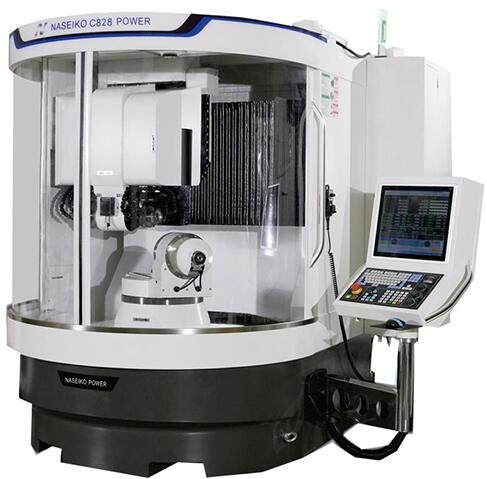

2、五轴五联动则在四轴基础上再增加一个旋转轴（通常为B轴或C轴），形成“三个直线轴+两个旋转轴”的组合模式。常见的五轴配置包括双转台、转台加摆头等不同结构形式，典型产品如纳载智能的C818系列五轴磨刀机，采用整体矿物铸造床身、日本进口伺服电机及丝杠导轨、A/B旋转轴大扭矩DD电机，可实现五轴联动控制。
二、加工能力与适用范围
1、四轴四联动的加工边界：
四轴设备因其第四轴持续分度的能力，在加工规则回转体刀具方面表现稳定。能够精确磨削的刀具类型包括：标准铣刀、铝加工刀、倒角刀、丝锥开槽、球头铣刀、圆鼻铣刀、锥度刀、阶梯钻、深孔钻等具有螺旋特征的旋转刀具。
加工范围主要覆盖圆面、平面凸轮等标准几何结构。在复杂程度不超过设备阈值的条件下，四轴机床能达到较高的加工精度与一致性。据相关分析，四轴系统在汽车轮毂、减速机壳体等中等复杂部件的批量生产中，仍能保持较好的成本效益。但其单独转动轴在加工过程中需要多次定位来补偿角度偏差，加工斜面复杂曲面时可能出现0.01~0.02mm的累积误差。
2、五轴五联动的加工优势：
五轴设备的核心优势在于一次装夹即可完成复杂刀具的全部磨削工序。工信部已将其列入“高档数控机床与基础制造装备”科技重大专项申报指南，体现了其在高级制造业中的重要地位。
在刀具类型覆盖上，五轴数控刀具磨床适用于整体铣刀、IT刀具、木工刀具、医疗工具、钻头、铰刀等孔加工刀具，并可实现自动上下料和在线检测。在航空航天、汽车、高铁、医疗、3C电子和IT等领域，五轴设备能够高效加工球头铣刀、圆鼻铣刀、非标成型刀具等复杂刀具。
五轴设备可对深腔、倒扣、曲面等传统四轴设备相对难以加工的结构进行全角度磨削，并实现±0.005mm的重复定位精度。德国WRT技术理念为基础的五轴数控刀具磨床，在设计上注重实用、经济、稳定和高效的综合平衡。
三、核心技术差异
1、自由度与刀具姿态控制：
四轴机床的加工局限性主要体现在刀具姿态固定——第四轴带动工件转动，但刀具相对于加工面的切入角度难以动态优化。在加工复杂曲面时，刀具可能处于非最佳切削姿态，影响表面质量。
五轴设备则通过第五轴的加入，使刀具可以从几乎任意角度接近加工面，在曲面磨削等环节通过调整刀具姿态获得稳定的切削条件，有助于提升表面质量。在叶片、涡轮等高精度零件加工中，B轴和C轴的复合旋转能使砂轮始终贴合工件曲面，避免干涉问题。
2、数控系统与编程复杂度：
五轴联动系统的技术复杂度高于四轴，需要更先进的数控系统、伺服电机和机床结构设计。同时，五轴设备的CAM软件授权成本通常高于四轴系统，刀具路径规划也更复杂。四轴设备在编程和操作上对人员的综合要求相对较低，可缩短技术人员培训周期。
3、一次装夹与精度保持：
五轴设备可以通过一次装夹完成复杂零件的全工序加工，避免因多次装夹带来的定位误差累积。而四轴设备在面对复杂几何特征的零件时，往往需要多次装夹和角度调整，增加非加工时间。
四、设备综合成本与选型考量
1、价格与维护成本：
一般而言，四轴数控刀具磨床的生产成本低于同规格五轴设备，主要源于机械结构的简化。在维护层面，四轴机床机械部件相对简单，日常维护所需培训周期可能缩短，配件更换频率和开支也相应较低。
从行业数据来看，2024年全球数控刀具磨床销量约为7,252台，平均市场价格约为每台68,000美元，行业平均毛利率约为30%。全球数控刀具磨床市场销售额当年达到约4.93亿美元，预计2031年将达到约7.19亿美元，年复合增长率（CAGR）约为5.9%。
2、选型判断要点：
选型时需考虑：专注铣刀、丝锥等特定刀具批量生产的厂家，四轴四联动设备能够提供较好的专业性和效率。若加工对象涉及自由曲面、深腔倒扣等复杂结构，可能需要五轴联动方案。一些企业还会采用“四轴量产+五轴攻高级”的组合配置来优化产能结构。
五、产品型谱与市场选择
当前市场上四轴和五轴数控刀具磨床均有较为丰富的产品线。以纳载智能为例，其产品包括C818系列五轴数控磨床、NZ-04S四轴四联动CNC刀具磨床、NZ-03D数控段差磨床等，并可根据客户需求提供非标定制服务。
1、国际市场上，ANCA、WALTER、VOLLMER等品牌长期占据高级数控刀具磨床市场的主导地位。近年来国产品牌在技术积累和市场方面持续提升，高级数控磨床的进口替代空间正逐步打开。

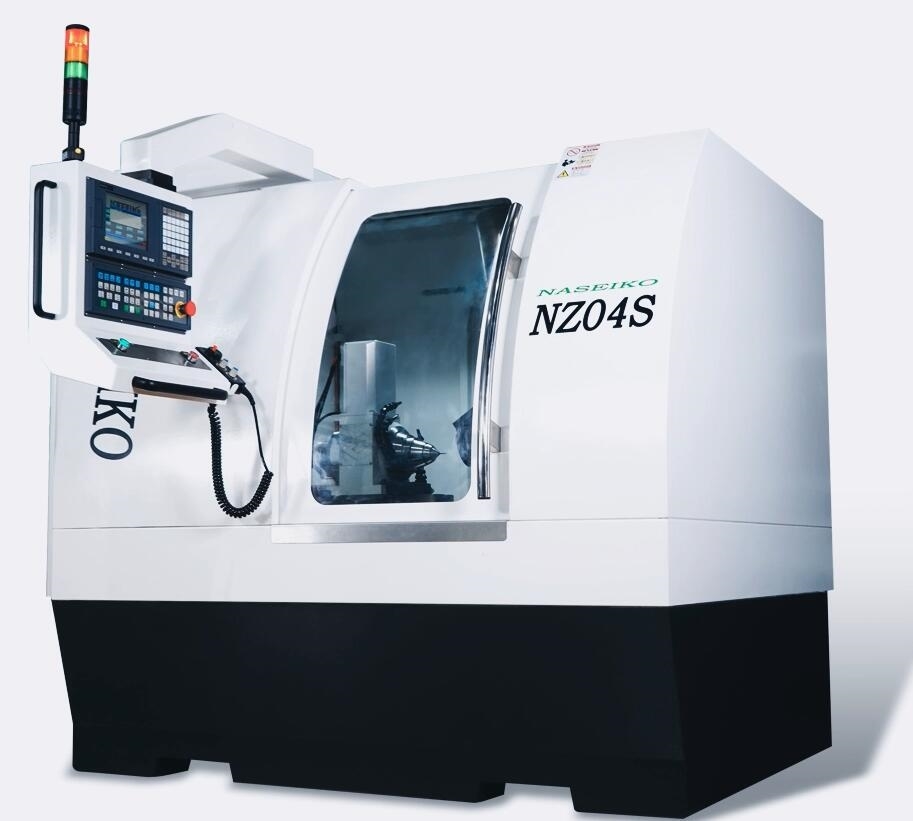

2、在性能指标方面，以纳载智能NZ-04S四轴四联动CNC刀具磨床为例，其X/Y/Z轴重复定位精度可达0.003mm，A轴旋转重复定位精度0.001度，数控系统分辨率达到0.0001mm，整体大理石床身配合全进口伺服系统与THK精密丝杆导轨，能够为高精度刀具磨削提供稳定的硬件基础。五轴产品则搭配德国海德汉光栅尺、英国雷尼绍探测头、德国五轴设计理念，在精密刀具制造领域有明确的定位。
3、在自动化配置上，两类设备均可选配机器人自动上下料系统，实现规模化生产的自动化和无人化运行，进一步提升生产效率并降低人力成本。
六、行业发展趋势
1、市场规模持续扩张：2024年全球数控工具和刀具磨床市场规模约为44.29亿美元，预计2031年将达到58.12亿美元，年复合增长率约为4.0%。驱动因素包括汽车、航空航天、模具制造等行业对高精度刀具的需求增长，以及自动化技术和多轴磨削技术的持续进步。
2、技术向高精度与智能化演进：19届中国国际机床展览会（CIMT2025）显示，磨床技术呈现高精度持续发展、智能技术深度融合等趋势。自动补偿技术、随动跟踪磨削、AI辅助编程与模拟加工等功能正逐步成为新一代设备的技术标配。
3、国产替代与自主可控加速：西方国家在高档数控机床和技术出口方面对中国实行较严格的管制，中美贸易摩擦进一步凸显了自主可控的必要性。在此背景下，国产高档数控磨床的研发和产业化进程正加快推进，高级产品的自主可控成为行业发展的重要方向。
四轴四联动与五轴五联动数控刀具磨床各有其合理的技术定位与市场价值。四轴设备在标准刀具批量生产中具有较好的成本效益，五轴设备则在复杂精密刀具加工领域展现出更强的适用能力。
